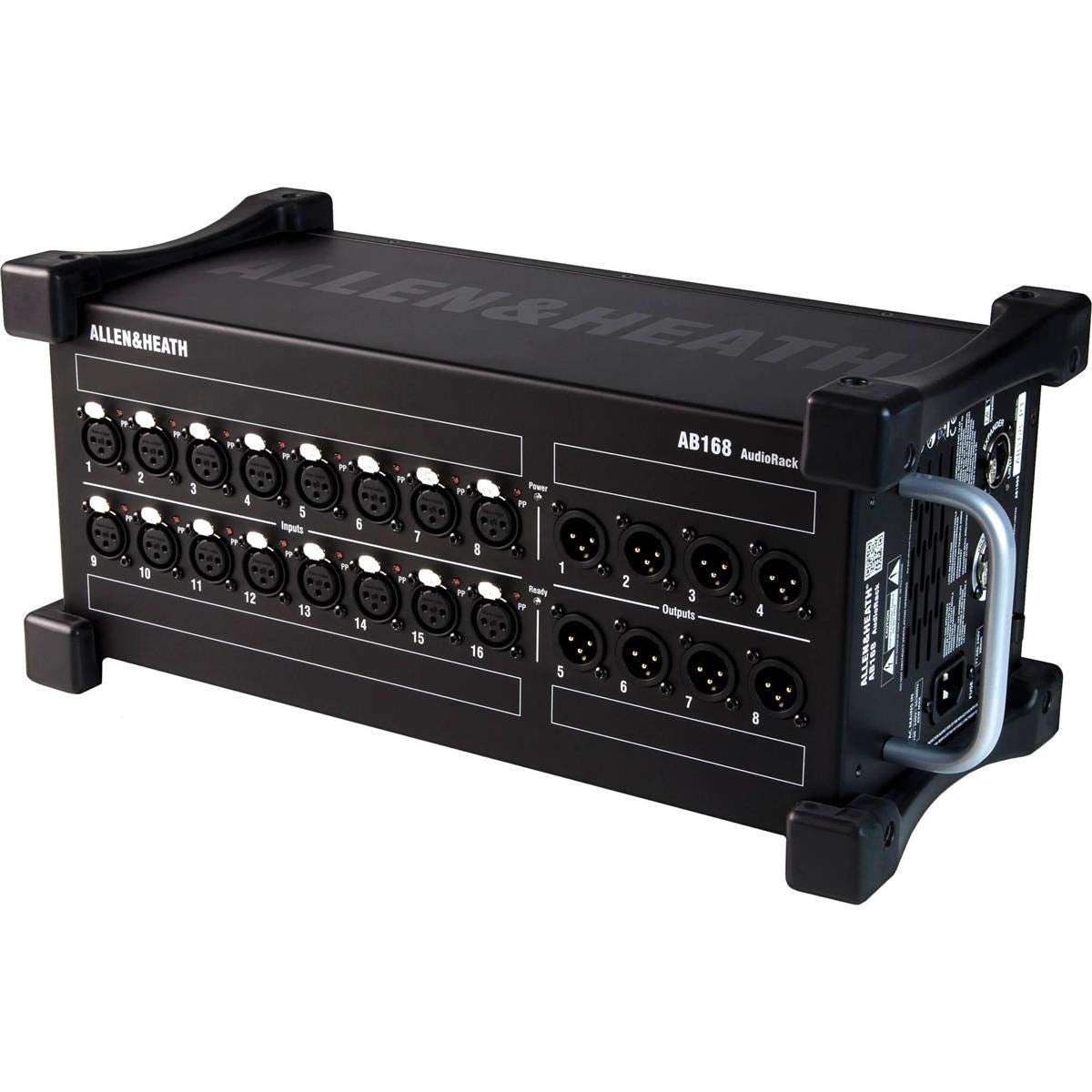

Allen & Heath AB168 16x8 Digital Stage Box for Qu / Avantis / SQ Mixing Systems

Allen & Heath AB168 Caja de Escenario Digital 16×8 para Sistemas Qu, SQ y Avantis

La Allen & Heath AB168 es una caja de escenario digital (Digital Stage Box) diseñada para ampliar las entradas y salidas de las mezcladoras digitales Qu, SQ, Avantis y los procesadores AHM. Equipada con 16 preamplificadores de micrófono/línea controlados remotamente, 8 salidas XLR balanceadas y conectividad mediante el protocolo dSNAKE, permite ubicar las conexiones de escenario hasta 100 metros de la consola utilizando un solo cable Cat5e o Cat6, simplificando el cableado y mejorando la flexibilidad del sistema.

Características principales

• Caja de escenario digital con 16 entradas y 8 salidas.
• 16 preamplificadores de micrófono/línea con control remoto desde la mezcladora.
• 8 salidas XLR balanceadas con protección mediante relés.
• Conversión de audio digital mediante protocolo dSNAKE de 48 kHz.
• Conexión mediante un solo cable Cat5e/Cat6 de hasta 100 metros.
• Compatible con mezcladoras Qu, SQ, Avantis, GLD y procesadores AHM.
• Puerto Expander para conectar otra AB168, una AR84 o un sistema de monitoreo personal Allen & Heath ME.
• Indicadores LED individuales de alimentación Phantom +48V en cada entrada.
• Configuración Plug & Play, sin necesidad de programación.
• Actualización automática del firmware desde la mezcladora compatible.
• Diseño portátil con asa de transporte y protectores de goma para uso directo sobre el escenario.
• Kit opcional para montaje en rack de 19” (4U).

Especificaciones técnicas

• Tipo: Caja de escenario digital (Digital Stage Box)
• Frecuencia de muestreo: 48 kHz

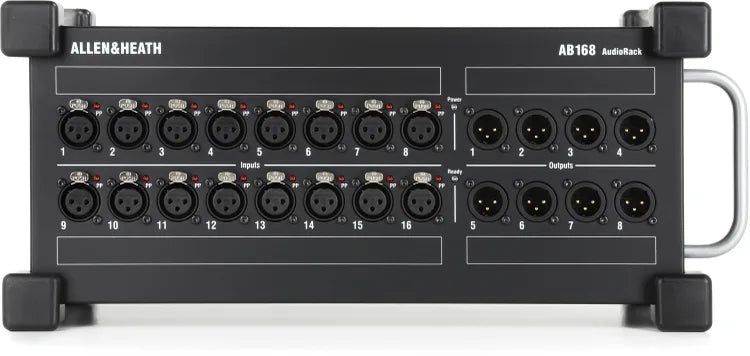

• Entradas:
• 16 × XLR Mic/Line
• Salidas:
• 8 × XLR balanceadas de nivel de línea
• Preamplificadores:
• Ganancia: +5 dB a +60 dB
• Pad: –20 dB
• Alimentación Phantom: +48V controlada remotamente
• Nivel máximo de entrada: +32 dBu
• Nivel máximo de salida: +22 dBu

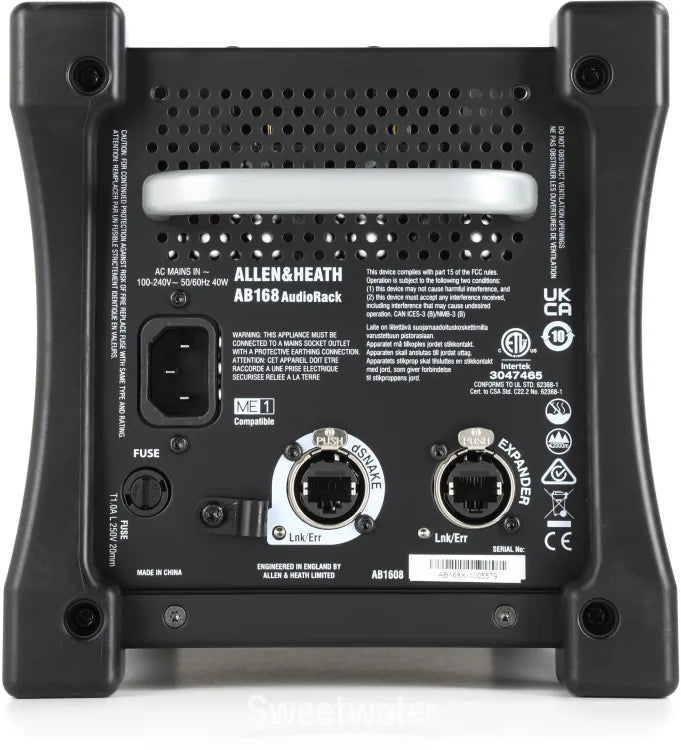

• Conectividad:
• 1 × Puerto dSNAKE EtherCon/RJ45
• 1 × Puerto Expander EtherCon/RJ45
• Distancia máxima de conexión:
• Hasta 100 metros mediante cable Cat5e o Cat6
• Alimentación:
• 100–240 V AC, 50/60 Hz
• Fuente de alimentación interna
• Formato:
• Unidad portátil
• Compatible con rack estándar de 19” (4U) mediante kit opcional
• Peso aproximado: 4.8 kg (10.6 lb).

Ideal para

• Sonido en vivo profesional
• Iglesias y centros de adoración
• Teatros
• Producción audiovisual
• Empresas de alquiler de audio
• Instalaciones fijas
• Festivales y eventos
• Estudios con sistemas Allen & Heath

Ventajas destacadas

• Amplía las entradas y salidas del sistema sin necesidad de multicables analógicos.
• Permite ubicar las conexiones de escenario hasta 100 metros de la consola mediante un único cable de red.
• Preamplificadores con control remoto de ganancia, Pad y alimentación Phantom desde la mezcladora.
• Posibilidad de expansión en cascada con otra AB168 o una AR84.
• Integración directa con el sistema de monitoreo personal Allen & Heath ME.
• Configuración Plug & Play con sincronización automática de firmware.
• Diseño portátil, resistente y preparado para uso profesional intensivo sobre el escenario.
